Glasfassadensysteme stellen eine ständige mechanische und umweltbedingte Belastung für das Dichtmittel dar, das die Glasscheiben mit dem Metallrahmen verbindet. Im Gegensatz zu Dichtungs- oder mechanischen Haltesystemen beruht Structural Glazing vollständig auf der Haftfestigkeit, um das Gewicht der Platte zu halten, Windlasten standzuhalten und Gebäudebewegungen über einen jahrzehntelangen Einsatz hinweg zu absorbieren. A 9339 Neutraler Silikon-Dichtstoff für Strukturverglasungen wurde speziell für diese tragende Rolle entwickelt, bei der Haftungsversagen kein kosmetisches Problem, sondern ein Sicherheitsrisiko darstellt.
Fassadendesigner bewerten strukturelle Dichtstoffe im Hinblick auf mehrere konvergierende Anforderungen: dauerhafte Haftung auf Glas und beschichtetem Aluminium, Beständigkeit gegenüber UV-Strahlung, Dimensionsstabilität bei jahreszeitlichen Temperaturschwankungen und Kompatibilität mit Kantenabdichtungen von Isolierglaseinheiten. Da es sich bei Vorhangfassaden um technische Baugruppen handelt, wird das Dichtmittel in den Berechnungen als strukturelles Bauteil behandelt und nicht als nachträglicher Auftrag nach der Installation des Rahmens.
In diesem Leitfaden werden die technischen Überlegungen hinter der neutralen Härtungschemie, die Leistungsmaßstäbe zum Vergleich von Produkten, eine praktische Installationsreihenfolge und die häufigsten Fehlermuster erläutert, auf die Planer bei der Auswahl einer Verglasungsmasse für ein Fassadenprojekt achten sollten.
Bei dieser Komponentenauswahl steht mehr auf dem Spiel, als es auf den ersten Blick erscheinen mag. Eine Vorhangfassade kann mehrere hundert Kilogramm wiegen, wenn Glas, Distanzstangen und Rahmen zusammengebaut sind, und die gesamte Masse hängt an einer Dichtmasseraupe, die oft nur wenige Millimeter breit ist. Der Windsog an hohen Gebäuden kann zusätzlich zum statischen Eigengewicht eine erhebliche vorübergehende Belastung darstellen, und der Dichtstoff muss beides absorbieren, ohne zu kriechen oder zu reißen, während der vorgesehenen Lebensdauer der Fassade, die häufig mit 25 Jahren oder mehr angegeben wird.
Aus diesem Grund wird die Auswahl von Struktursilikonen selten einem einzelnen Handwerksbetrieb überlassen. Fassadenberater, Glashersteller und Generalunternehmer koordinieren die Auswahl des Dichtmittels in der Regel zu Beginn eines Projekts, lange bevor die erste Einheit die Fertigung erreicht, sodass Kompatibilitätstests und Mustergenehmigungen ohne Verzögerung des Fertigungsplans abgeschlossen werden können.
Silikondichtstoffe härten über einen von mehreren chemischen Wegen aus, und die Wahl des Härtungssystems wirkt sich direkt auf die Kompatibilität mit empfindlichen Substratn aus. Acetoxyhärtende Dichtstoffe setzen beim Aushärten Essigsäure frei, die bestimmte Metallbeschichtungen angreifen und in einigen Formulierungen mit der Zeit die Randversiegelung von Isolierglaseinheiten beeinträchtigen kann. Neutrale Härtungssysteme setzen stattdessen während der Härtung Alkohol- oder Oxim-Nebenprodukte frei, was zu einem geringeren Korrosionsrisiko bei Aluminiumrahmen, Beschichtungen mit niedrigem Emissionsgrad und metallisierten Abstandshaltern führt.
Speziell für Structural Glazing bietet die neutrale Härtungschemie drei praktische Vorteile:
A 999 neutraler Silikon-Dichtstoff für Vorhangfassaden basiert auf dieser Chemie, sodass es ohne obligatorische Pufferzeit direkt auf beschichtetes Glas und lackiertes Metall aufgetragen werden kann, was die Terminplanung bei beschleunigten Bauprojekten vereinfacht.
Es ist zu beachten, dass neutrale Härtungschemie nicht automatisch in jeder Anwendung überlegen ist. Einige Acetoxyformulierungen bieten immer noch schnellere klebfreie Zeiten und werden erfolgreich bei allgemeinen Dichtungsaufgaben eingesetzt, bei denen das Substrat aus unbeschichtetem Glas und blankem Metall besteht. Die Unterscheidung wird insbesondere dann wichtig, wenn beschichtetes Glas, reflektierende Schichten mit niedrigem Emissionsgrad oder lackiertes und eloxiertes Aluminium Teil der Baugruppe sind, was die große Mehrheit zeitgenössischer Vorhangfassadenprojekte beschreibt.
Hersteller führen manchmal eine einfache Kompatibilitätsprüfung durch, bevor sie sich auf eine Formulierung für einen neuen Glas- oder Beschichtungslieferanten festlegen: Kleine Probestücke werden verklebt und dann beschleunigten Witterungsbedingungen ausgesetzt. Anschließend wird die Haftung von Hand überprüft. Dies ist ein kostengünstiger Schritt, der Probleme mit der Substratkompatibilität erkennt, lange bevor eine vollständige Einheit hergestellt wird.
In Spezifikationsblättern für Structural-Glazing-Dichtstoffe wird ein einheitlicher Satz an Eigenschaften angegeben, die Zahlen sind jedoch nur im Zusammenhang mit der Gestaltung einer Verbindung von Bedeutung. Die folgende Tabelle fasst die Kriterien zusammen, die Fassadenbauer beim Vergleich von Kandidatenprodukten am häufigsten heranziehen.
| Eigentum | Typischer Bereich | Warum es wichtig ist |
|---|---|---|
| Bewegungsfähigkeit | 12,5 bis 25 Prozent der Fugenbreite | Absorbiert Wärmeausdehnung und Gebäudeschwankungen, ohne zu reißen |
| Zughaftfestigkeit | 0,6 bis 1,0 Megapascal | Bestimmt die Windlast und die Tragfähigkeit der Eigenlast |
| Bruchdehnung | 250 bis 600 Prozent | Zeigt die Flexibilitätsreserve vor dem Bruch an |
| Shore-A-Härte | 25 bis 45 | Gleicht Festigkeit mit Gelenkflexibilität aus |
| Betriebstemperaturbereich | Minus 50 bis Plus 150 Grad Celsius | Bestätigt die Leistung bei Klimaextremen |
| UV- und Witterungsbeständigkeit | Ausgelegt für kontinuierliche Außenbewitterung | Verhindert Kreidung und Haftungsverlust über die gesamte Lebensdauer der Fassade |
Bei diesen Zahlen handelt es sich um typische Bereiche, die bei neutral aushärtenden Structural-Glazing-Produkten beobachtet werden, und stellen keine Garantie für eine einzelne Formulierung dar. Projektspezifikationen sollten sich immer auf das Datenblatt des Herstellers und unabhängige Testberichte für das genaue ausgewählte Produkt beziehen.
Zwei Zahlen verdienen bei der Spezifikationsüberprüfung besondere Aufmerksamkeit. Die erste ist die Bewegungsfähigkeit, da diese Zahl direkt bei der Berechnung der Fugenbreite für das Projekt verwendet wird; Ein Dichtstoff mit einer niedrigeren Bewertung erfordert einfach eine breitere Fuge, um die gleiche Menge an erwarteter Bewegung aufzunehmen. Der zweite Wert ist die Haftzugfestigkeit, da dieser Wert zusammen mit der verbundenen Oberfläche der Verbindung die tatsächliche Belastung bestimmt, die der Dichtstoff vor dem Versagen tragen kann. Fassadeningenieure wenden in der Regel zusätzlich zu den geprüften Werten einen erheblichen Sicherheitsfaktor an, anstatt sich bei der Planung an das Labormaximum zu halten.
Vorhangfassadenpaneele werden im Allgemeinen in einer von zwei Konfigurationen geliefert, und die Auswahl der Dichtstoffe kann zwischen ihnen leicht variieren.
Alle vier Kanten der Glasscheibe sind ohne sichtbare mechanische Retention strukturell mit dem Rahmen verbunden, wodurch ein durchgängig bündiges Glasbild entsteht. Bei dieser Konfiguration ist das Dichtmittel am stärksten beansprucht, da es an keiner Kante eine mechanische Sicherung gibt.
Zwei gegenüberliegende Kanten sind strukturell miteinander verbunden, während die anderen beiden Kanten auf einer mechanischen Druckplatte oder einem Fangsystem basieren. Dies wird häufig dort eingesetzt, wo horizontale oder vertikale Sichtachsen in der Fassadengestaltung unterschiedlich priorisiert werden.
Vierseitige Strukturverglasungen erfordern in der Regel eine konservativere Fugendimensionierung und eine strengere Qualitätskontrolle während der Herstellung, da jede Kante jeder Platte allein von der Klebeleistung abhängt. Bei zweiseitigen Systemen kann manchmal ein engerer Strukturbiss toleriert werden, da die mechanischen Kanten einen Teil des Lastpfads gemeinsam nutzen, obwohl in beiden Fällen immer noch örtliche Bauvorschriften und technische Prüfungen die endgültige Verbindungskonstruktion bestimmen.
Für Vorhangfassadenbaugruppen ist in der Regel mehr als ein Dichtungsmitteltyp in der gesamten Gebäudehülle erforderlich. Strukturelle Verklebung, Perimeter-Wetterschutz und schnelle Durchlaufzeiten bei großen Platten begünstigen jeweils ein anderes Formulierungsprofil.
Entwickelt für tragende Glas-Rahmen-Verbindungen, bei denen langfristige Haftung und Bewegungsfähigkeit im Vordergrund stehen. A 8300 neutrales Silikon-Strukturglas- und wetterfestes Dichtmittel erweitert diese Rolle durch die Kombination von struktureller Haftung mit einer wetterfesten Kappenperle in einer einzigen Produktlinie.

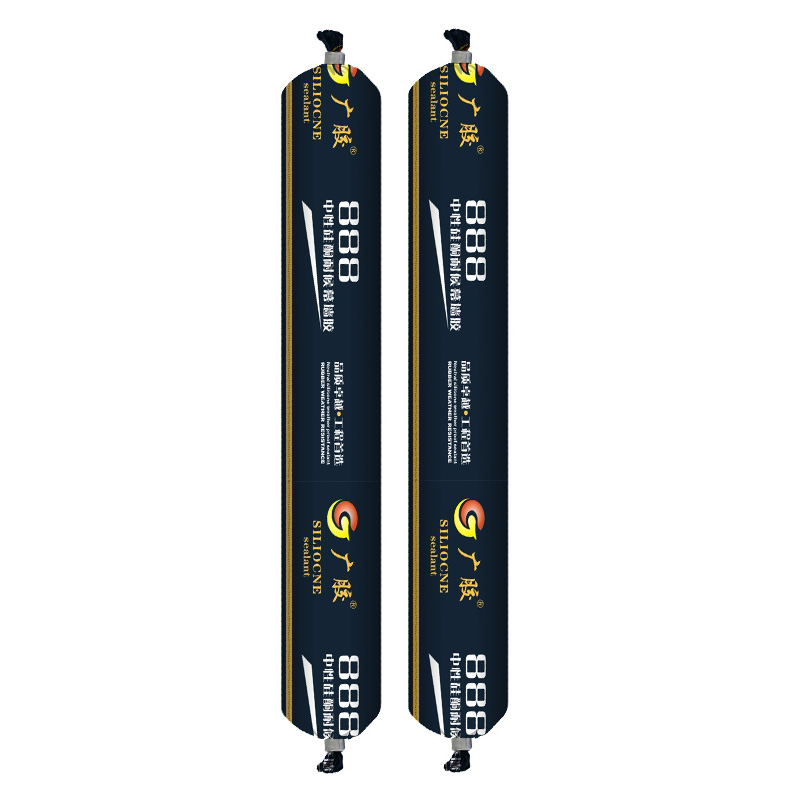

Wird an den Verbindungsstellen zwischen Vorhangfassadenelementen und angrenzenden Baumaterialien angebracht, um das Eindringen von Luft und Wasser zu verhindern. Diese Verbindungen unterliegen einer geringeren strukturellen Belastung, sind aber stärker dem direkten Wetterwechsel ausgesetzt.

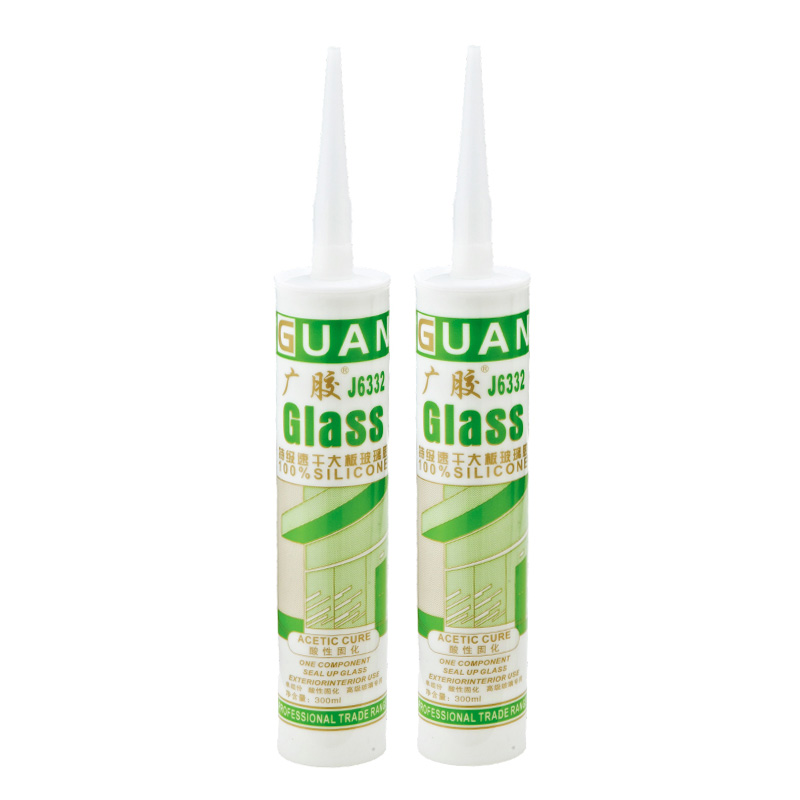

Große Glasscheiben, die an Fassaden verwendet werden, profitieren von schnelleren Haut- und Klebezeiten, sodass die Montageteams ohne längere Wartezeiten zum nächsten Aufzug übergehen können. Ein schnell aushärtender Premium-Glassilikondichtstoff J6332 für große Platten basiert auf diesem beschleunigten Aushärteprofil und erfüllt gleichzeitig die strukturellen Haftungsziele.
Die Leistung von Structural Glazing hängt sowohl von der Anwendungsdisziplin als auch von der Dichtstoffformulierung selbst ab. Die folgende Reihenfolge spiegelt die Standardpraxis für strukturelle Silikonverglasung an Vorhangfassaden wider.
Die Prüfung der Haftung vor Ort, typischerweise ein Handzug- oder Messerlaschentest, ist Standardpraxis, bevor eine Vorhangfassade für den strukturellen Einsatz freigegeben wird. Dies bestätigt, dass die Untergrundbedingungen vor Ort mit der in Labortests validierten Haftungsleistung übereinstimmen.
Auch die Umgebungsbedingungen während der Anwendung spielen eine größere Rolle, als Installateure manchmal erwarten. Sowohl Temperatur als auch Luftfeuchtigkeit beeinflussen die Hautzeit und die Aushärtungsgeschwindigkeit. Wenn Sie Dichtmittel außerhalb des im Produktdatenblatt angegebenen Bereichs auftragen, kann dies zu einer Fuge führen, die bei der Übergabe akzeptabel aussieht, nach Inbetriebnahme des Gebäudes jedoch keine gute Leistung mehr erbringt. Schattige, temperaturkontrollierte Bereitstellungsbereiche werden häufig für verglaste Einheiten verwendet, um die Anwendungsbedingungen unabhängig vom Außenwetter an einem bestimmten Tag konstant zu halten.
Da Structural Glazing nach der Umschließung eines Gebäudes nicht mehr visuell geprüft werden kann, wird die Qualitätssicherung bereits in die Herstellungs- und Installationsphase integriert und nicht der regelmäßigen Gebäudeinspektion überlassen.
Diese Praktiken eliminieren das Risiko nicht vollständig, aber sie verwandeln ein ansonsten unsichtbares Strukturbauteil in ein Bauteil mit dokumentierter Leistungshistorie, was wertvoll ist, wenn Jahre nach der Fertigstellung jemals ein Garantieanspruch oder eine Untersuchung der Gebäudehülle erforderlich wird.
Die meisten Ausfälle von Structural Glazing-Verglasungen sind auf eine kleine Anzahl von Grundursachen zurückzuführen und nicht auf einen Defekt in der Versiegelungschemie selbst.
Die Auswahl eines Dichtmittels mit dokumentierter Kompatibilitätsprüfung mit der spezifischen Glasbeschichtung, der Rahmenoberfläche und den Komponenten der Isolierglaseinheit, die bei einem Projekt verwendet werden, verringert die Wahrscheinlichkeit jeder dieser Fehlerarten.
Ein wiederkehrendes Thema bei diesen Fehlermustern ist, dass sie durch Prozessdisziplin weitgehend vermeidbar sind, anstatt eine völlig andere Chemie zu erfordern. Konsequente Oberflächenvorbereitung, korrekte Fugendimensionierung in der Entwurfsphase, dokumentierte Kompatibilitätstests und die Einhaltung von Aushärtungsplänen lösen die große Mehrheit der in der Praxis auftretenden Probleme, weshalb Qualitätssicherungsverfahren während der Herstellung genauso wichtig sind wie die Dichtstoffspezifikation selbst.
Die Plattengröße, die Windlastzone und der Projektzeitplan haben alle Einfluss darauf, welche strukturelle Silikonformulierung für eine bestimmte Fassade geeignet ist.
| Projektbedingung | Überlegungen zur Formulierung |
|---|---|
| Standard-Vorhangfassade mittlerer Höhe | Universeller, neutraler Strukturdichtstoff mit bewährter Bewegungsfähigkeit |
| Hohe Windlast oder Küstenexposition | Höhere Zughaftung und verbesserte Witterungsbeständigkeit |
| Kombinierte strukturelle und wetterfeste Verbindungen | Struktur- und Wetterschutzformulierung mit doppeltem Verwendungszweck zur Reduzierung der Fugenarten vor Ort |
| Großformatige Panels mit engen Zeitplänen | Schnell aushärtende Formulierung zur Verkürzung der Haltezeit zwischen den Hebevorgängen |
| Beschichtetes oder reflektierendes Glas | Neutrale Härtungschemie mit geprüfter Kompatibilitätsprüfung der Glasbeschichtung |
Planer sollten Kompatibilitätstestdaten für die genaue verwendete Glasbeschichtung und Rahmenoberfläche anfordern, da die Ergebnisse der Laborhaftung eher substratspezifisch als universell sind.
Auch der Klimakontext beeinflusst die Wahl der Formulierung auf eine Weise, die ein generisches Datenblatt nicht vollständig erfassen kann. Fassaden in Regionen mit starken saisonalen Temperaturschwankungen unterliegen häufigeren Ausdehnungs- und Schrumpfungszyklen, was im Vergleich zu einem relativ stabilen Klima über die Jahre hinweg höhere Anforderungen an die Bewegungsfähigkeit stellt. Küsten- und Meeresumgebungen erfordern zusätzliche Überlegungen im Hinblick auf Salzeinwirkung und Feuchtigkeit, die den Zerfall schlecht aufeinander abgestimmter Materialien an der Verbindungsschnittstelle beschleunigen können, selbst wenn der Dichtstoff selbst strukturell stabil bleibt. Die Betrachtung regionaler Klimadaten zusammen mit den Dichtstoff-Testberichten liefert ein realistischeres Bild der erwarteten langfristigen Leistung, als sich allein auf Laborzahlen zu verlassen.
Structural-Glazing-Dichtstoffe werden auf ihre dauerhafte Tragfähigkeit getestet und bewertet, was bedeutet, dass sie das Gewicht der Glasscheibe tragen und dem Winddruck über die gesamte Lebensdauer des Gebäudes standhalten können. Allgemeine wetterfeste Dichtstoffe dienen in erster Linie dazu, Luft und Wasser zu blockieren, und sind für diese tragende Funktion nicht ausgelegt.
Neutral aushärtende Dichtstoffe erzeugen beim Aushärten Nebenprodukte, die weniger dazu neigen, beschichtete Metallrahmen zu korrodieren oder die Randabdichtungen von Isolierglaseinheiten zu beeinträchtigen, was sie zur bevorzugten Wahl für langfristige Vorhangfassadenanwendungen macht.
Die Fugenbreite wird aus der erwarteten Bewegung der Baugruppe, wie z. B. Wärmeausdehnung und Gebäudeschwankungen, dividiert durch die Bewertung der Bewegungsfähigkeit des Dichtstoffs berechnet, sodass der Dichtstoff niemals über seinen getesteten Bereich hinaus beansprucht wird.
Einige Formulierungen sind so konzipiert, dass sie beide Funktionen erfüllen, was die Materiallogistik vor Ort vereinfachen kann. Das spezifische Produktdatenblatt sollte jedoch bestätigen, dass es sowohl für strukturelle als auch wetterfeste Zwecke geeignet ist.
Ein nach der empfohlenen Aushärtungszeit durchgeführter Feldhaftungstest, z. B. ein Handzug- oder Messerlaschentest, ist Standardpraxis, um zu bestätigen, dass das Dichtmittel vor der Belastung des Geräts ordnungsgemäß mit den tatsächlichen Untergründen vor Ort verbunden ist.
Bei vierseitigen Systemen ist das Dichtmittel an jeder Kante des Paneels vollständig erforderlich und erfordert im Allgemeinen eine konservativere Fugendimensionierung und eine strengere Qualitätskontrolle, während zweiseitige Systeme einen Teil des Lastpfads mit einer mechanischen Kante teilen, obwohl beide Konfigurationen noch einer technischen Überprüfung bedürfen, um die Fugenabmessungen festzulegen.
Starke saisonale Temperaturschwankungen erhöhen die Häufigkeit der Expansions- und Kontraktionszyklen, die eine Verbindung absorbieren muss, während Küstenumgebungen oder Umgebungen mit hoher Luftfeuchtigkeit den Abbau an der Verbindungsschnittstelle beschleunigen können. Daher sollten bei der Auswahl regionale Klimadaten zusammen mit Labortestberichten überprüft werden.
